多波束侧扫

Shark-S455M多波束侧扫声呐

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载



    Shark-S455M多波束侧扫声呐具有低速和高速两种使用模式,可根据需要实时在线选择。低速模式为单波束双频侧扫,高速模式为高频多波束侧扫(双侧10个波束)。与常规侧扫不同,系统采用先进的动态波束聚焦技术,极大提高中、近距离沿航迹方向的分辨率,高速扫测则提高了测绘效率,两种技术实现高速高分辨率完美结合。


    系统包含强耐压不锈钢拖鱼、高强度凯夫拉电缆、防水甲板单元和自主OTech声呐软件。系统超低功耗设计,既可以采用交流供电,也可用蓄电池逆变供电。

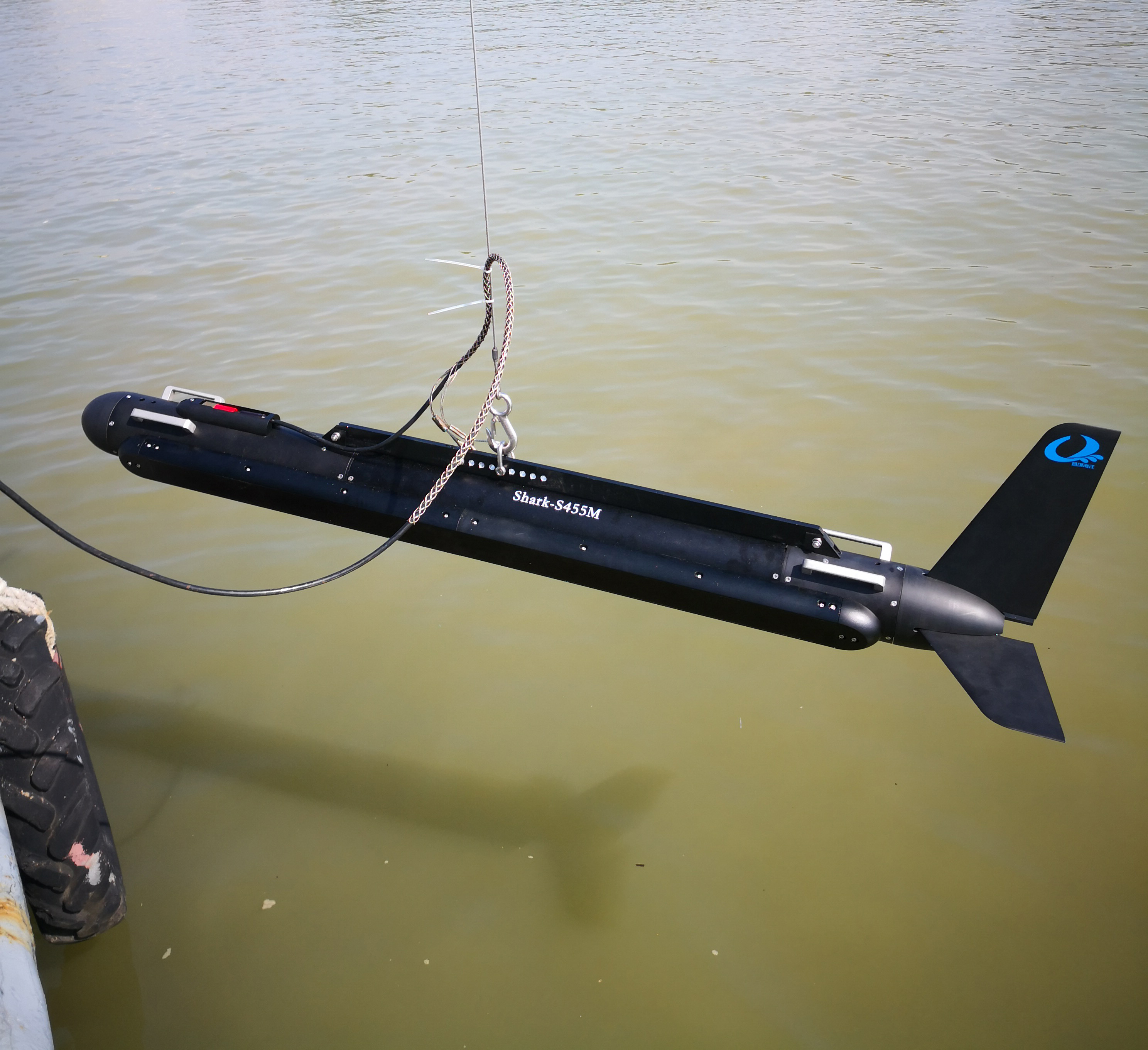

    拖鱼结构可靠耐用,具有拖曳、船底安装及侧舷固定等使用方式。水下拖曳过载保护销设计,可有效起到撞击保护作用,更加保障拖鱼水下安全。拖鱼流体力学设计,拖曳姿态更加稳定。可选择使用下潜平衡翼,实现更深入水深度。

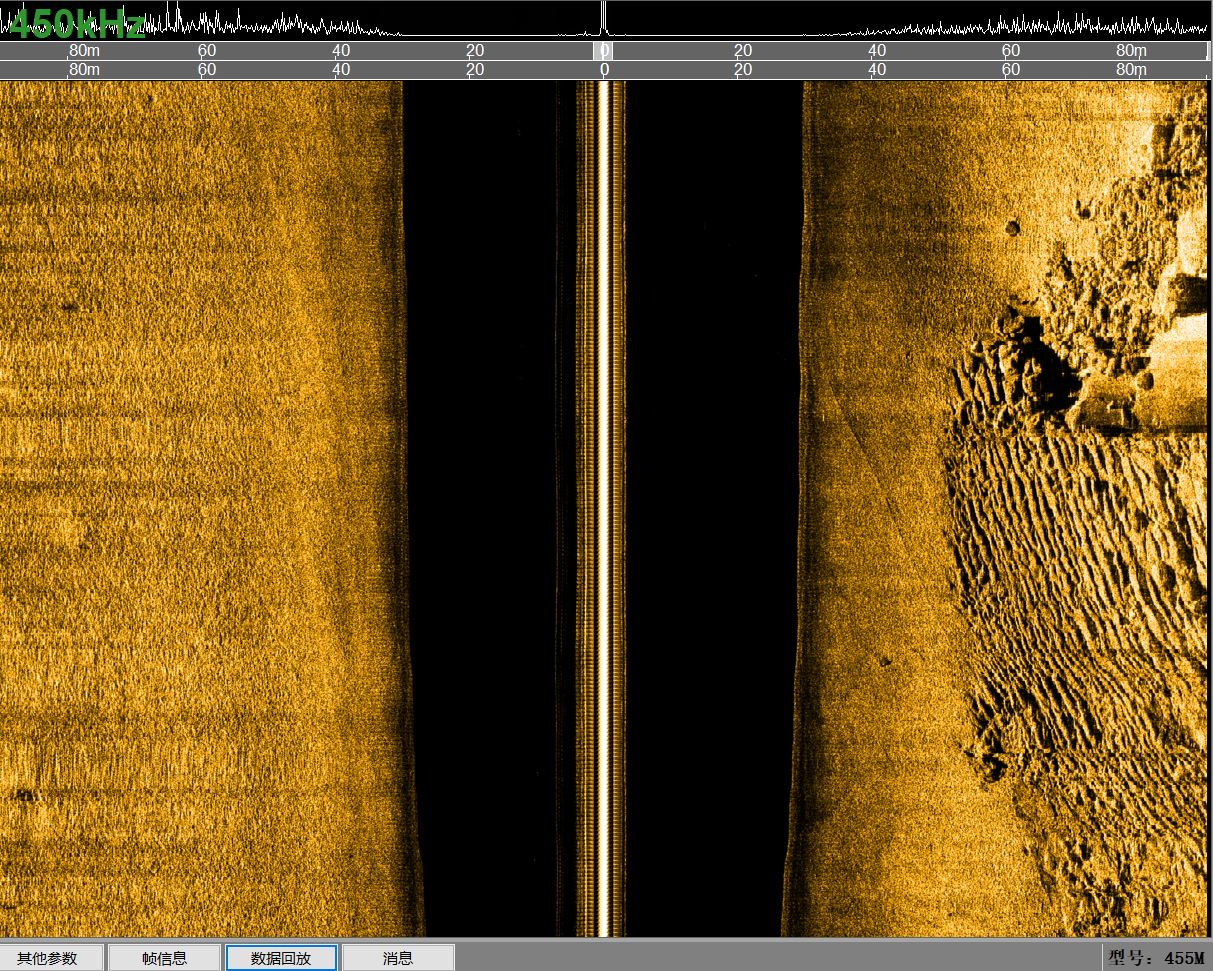

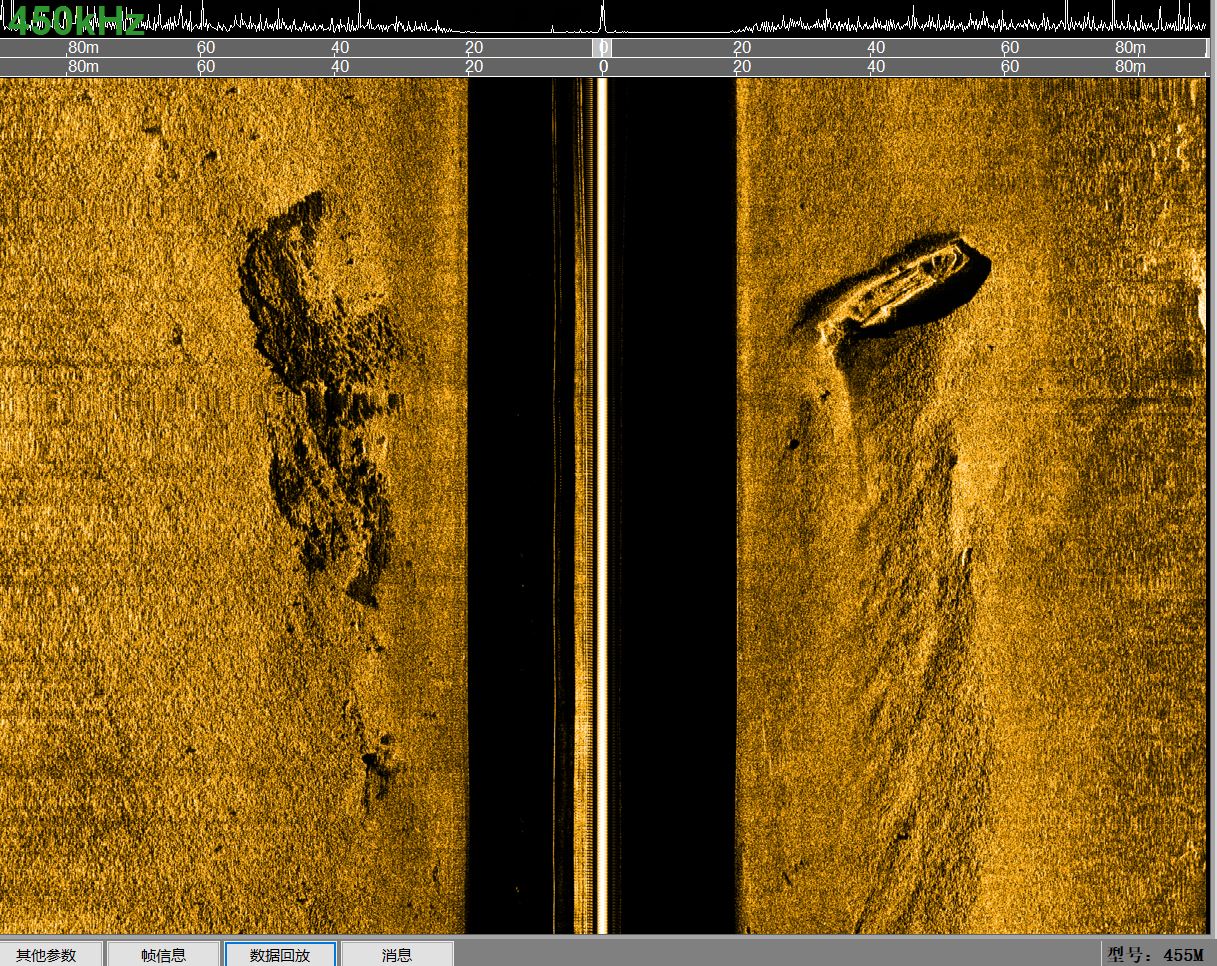

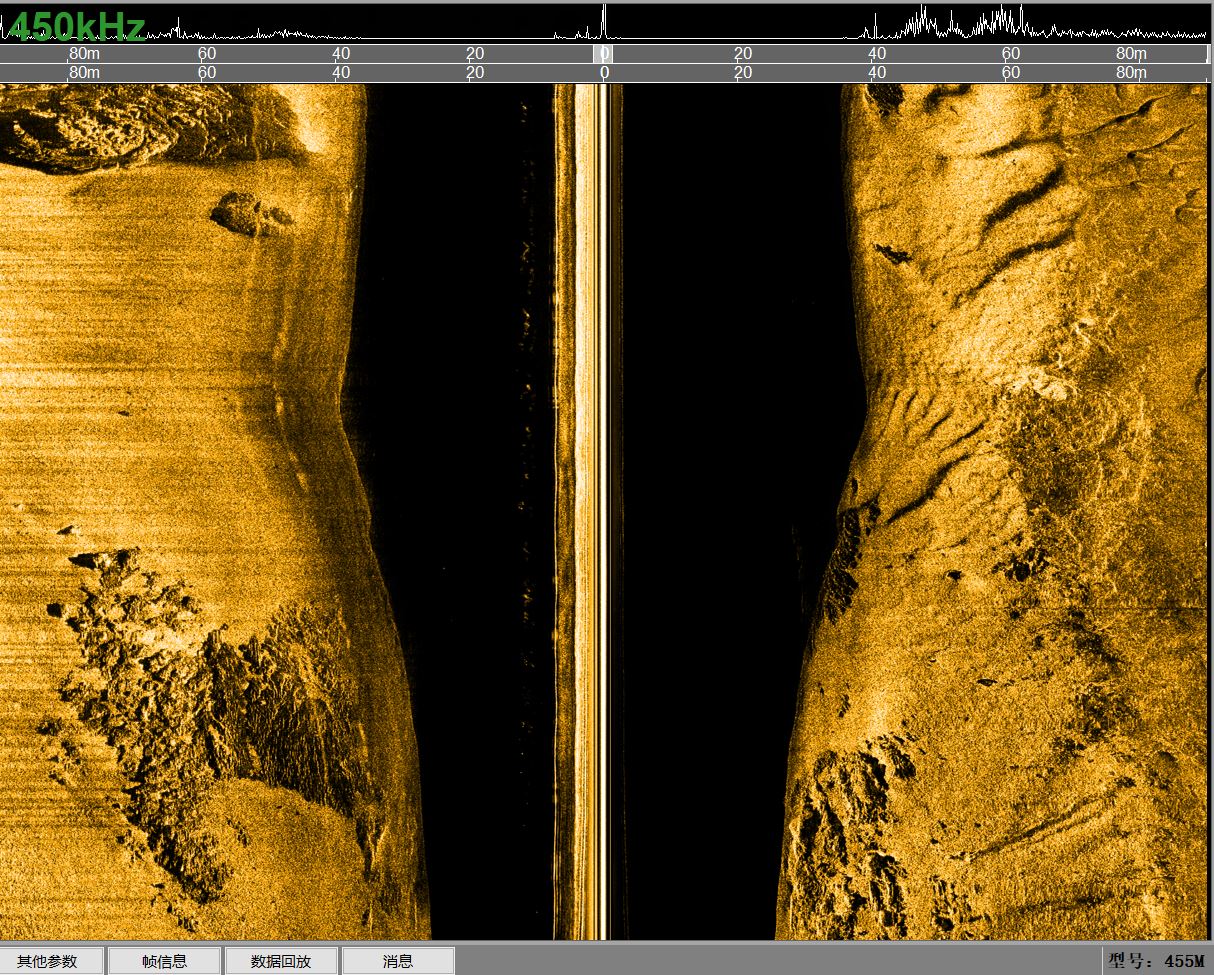

    自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。

    动态数字自动聚集技术,极大提升分辨率

    高低速双模式实时在线切换,根据需求灵活选择作业模式

    双侧10波束输出,速度拖曳可达10节以上

    • Chirp调频信号和CW连续脉冲信号可实时在线切换

    内置姿态传感器,可实时显示拖鱼水下姿态及方位

    内嵌超声波测深传感器 ,准确跟踪拖鱼离水底高度

    • 316不锈钢拖鱼,2000米耐压深度,可深水作业

    OTech自主多功能软件可定期免费升级更新

    声呐指标

    Shark-S455M

    波束个数

    10波束(双侧)

    工作频率

    高速:450kHz;低速:100 kHz / 450kHz同步工作

    信号类型

    CW:20-1000us; LFM:0.5ms-6ms

    最大量程

    600m @100kHz; 180m @450kHz

    波束开角

    水平:0.56° @100kHz, 0.14° @450kHz;

    垂直:50°

    分辨率

    航迹分辨率:0.002h(量程) @450kHz, 0.01h(量程) @100kHz

    垂直航迹分辨率:1.25cm

    换能器安装角

    水平向下倾斜10°、15°、20°可调,出厂安装15°

    最大工作深度

    2000m

    拖鱼尺寸/重量

    1790mm*130mm(长*直径) / 45kg(39kg/50kg可选)

    甲板单元尺寸/重量

    170mm*120mm*70mm / 0.8kg

    供电功耗

    220/110VAC,最大50W

    声呐软件OTech

    Windows系统,支持NMEA 0183定位导航格式数据输入; 可同时输出OTSS、XTF两种格式数据

    拖曳缆

    Kevlar加强缆,标配长度: 50米(可选250米);绞车可选

    标配内置传感器

    测深仪,姿态仪(纵摇、横摇、方位),压力传感器

    工作航速

    高速模式:2-10节;低速模式2-6节

    军工应用,反水雷搜索及目标扫测

    海事航道管理,沉船及落水集装箱扫测

    海洋地质、地球物理勘察分类分析

    考古调查,水下古城及沉船搜寻

    线缆、管道等铺设及维护路由调查

    风电等新能源场海底地形扫测勘察

    电站、大坝等水下水工结构检查
