Shark-S450S高清单频侧扫声呐

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载

    Shark-S450S单频侧扫声呐是一款小巧轻便、便携易用、超低功耗的高分辨率声呐,具备450Khz的Chirp调频信号处理技术,每侧150米量程,保证足够的覆盖宽度,沿航迹方向0.3°波束开角,保证高分辨率的成像。


    系统包含强耐压不锈钢拖鱼、高强度凯夫拉电缆、防水甲板单元和自主OTech声呐软件。系统超低功耗设计,既可以采用交流供电,也可用蓄电池逆变供电。

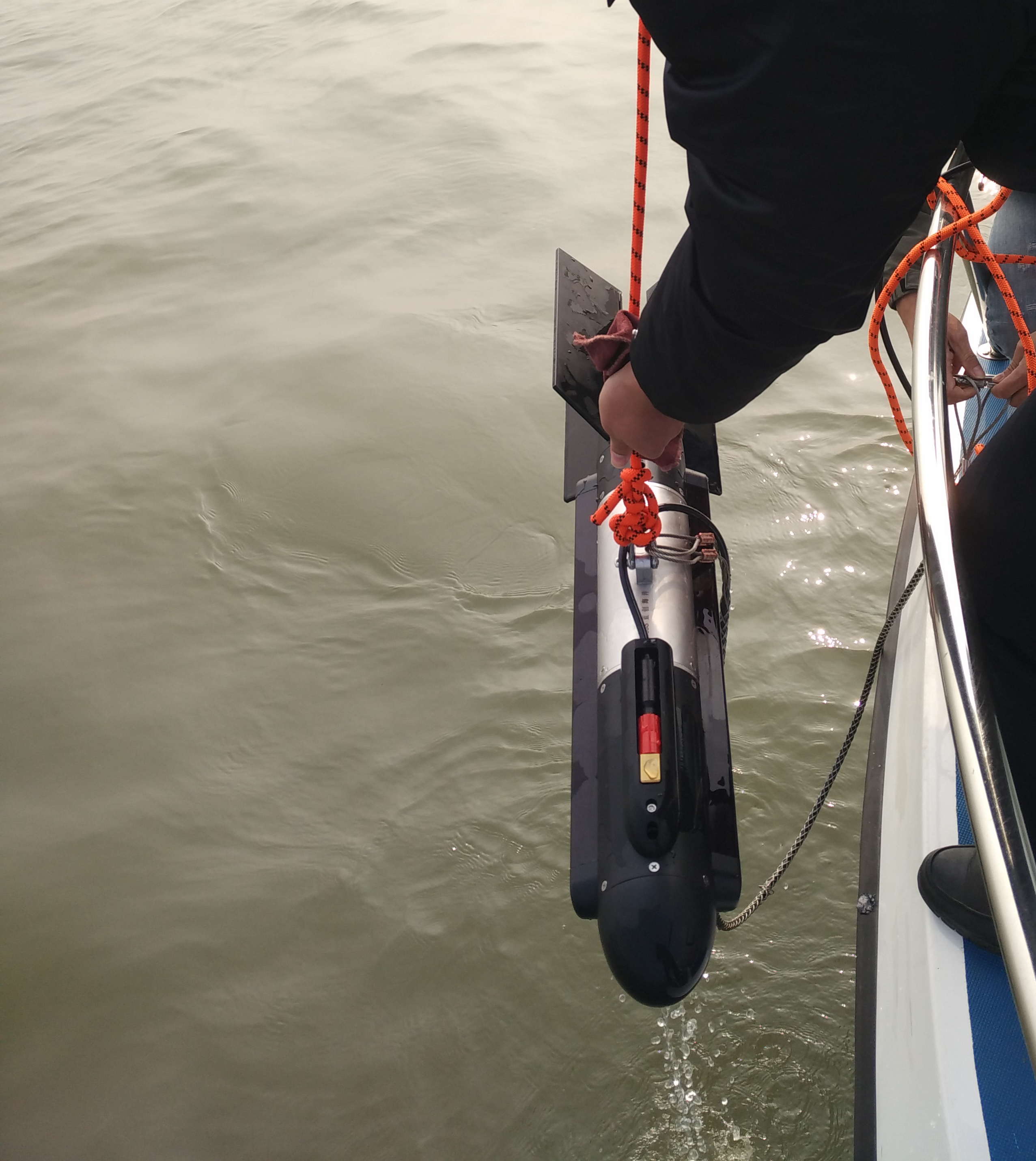

    拖鱼结构可靠耐用,小巧轻便,可单人简单操作收放和施测,具有拖曳、船底安装及侧舷固定等使用方式,优化的流体力学设计,拖曳平衡性好。

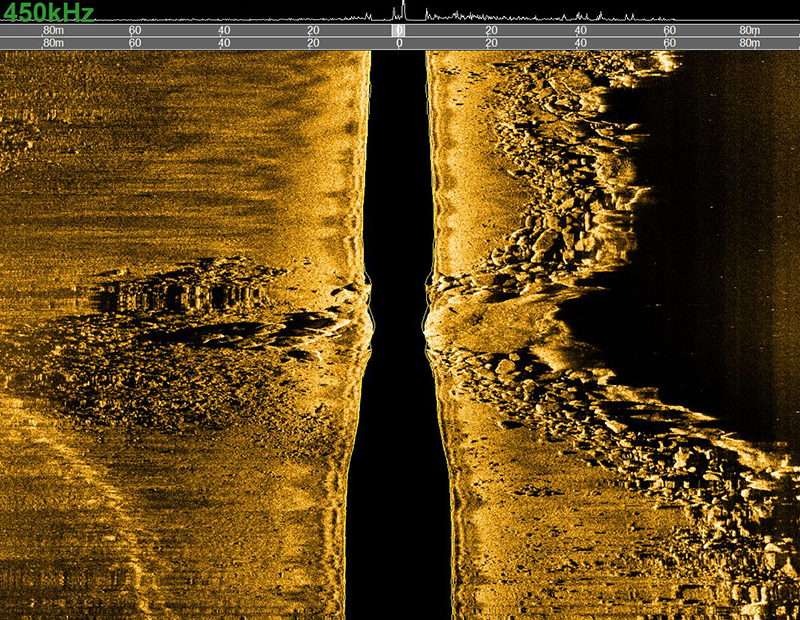

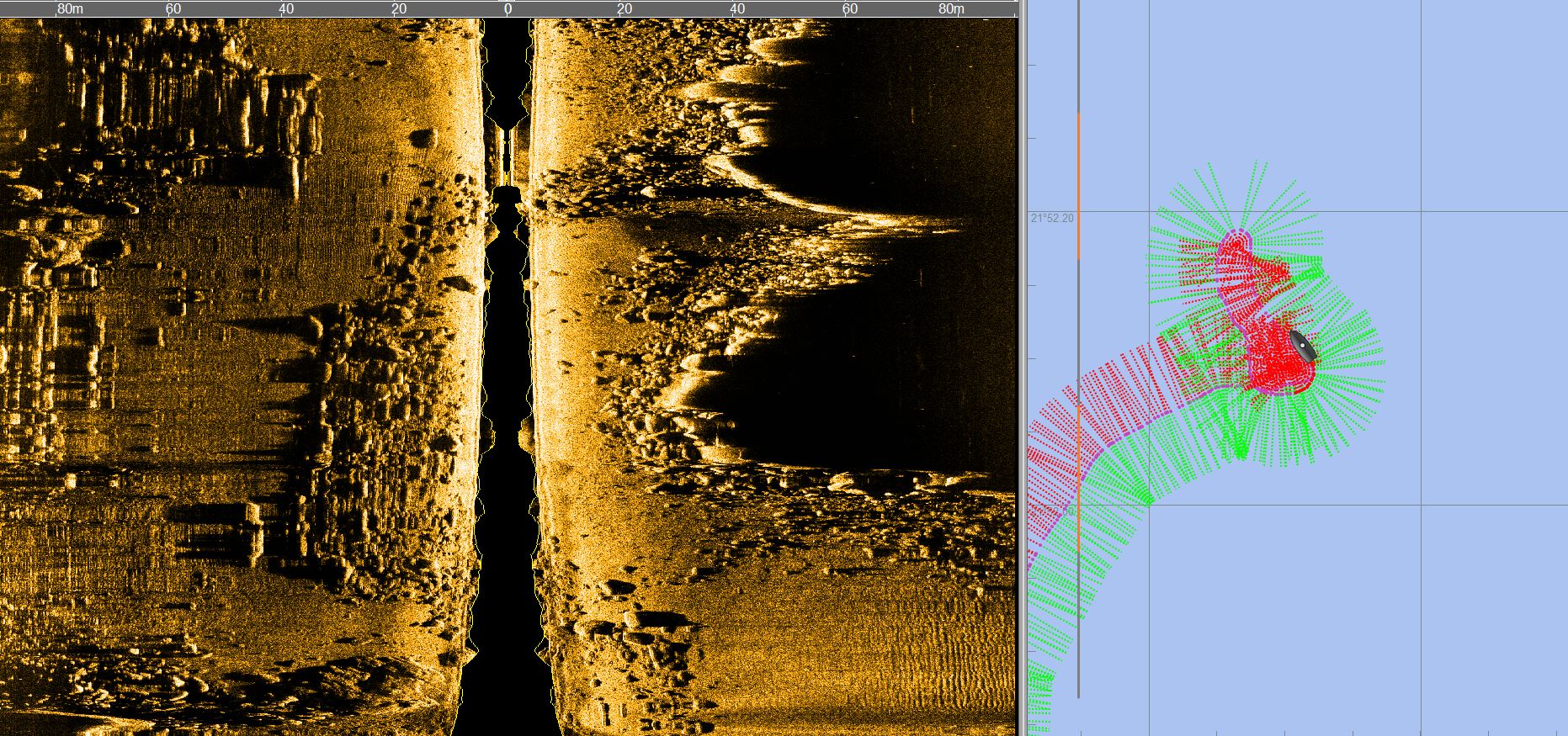

    自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。

    • 小巧、便携、易用,可单人操作,可靠性高

    • Chirp调频信号和CW连续脉冲信号可实时在线切换

    • 超低功耗设计,电瓶供电可长时间作业

    • 316不锈钢拖鱼,1000米耐压深度,可深水作业

    • OTech 自主多功能软件可定期免费升级更新

    声 呐 指 标

    Shark-S450S

    工作频率

    450kHz

    信号类型

    LFM(线性调频)/ CW

    最大量程

    150m

    波束开角

    水平: 0.3°

    垂直:50°

    分辨率

    航迹分辨率:0.005h(量程)

    垂直航迹分辨率:1.25cm

    换能器安装角

    20°

    最大工作深度

    1000m

    拖鱼尺寸/重量

    767mm*105mm(长*直径) / 12kg(空气中)

    甲板单元尺寸/重量

    170mm*120mm*70mm / 0.8kg

    供电功耗

    220/110VAC 或 DC12V逆变输入,15W

    声呐软件OTech

    Windows系统,支持NMEA 0183定位导航格式数据输入 ;

    可同时输出OTSS、XTF两种格式数据

    拖曳缆

    Kevlar加强缆,标配长度: 20米

    • 港口安全,水下目标扫测

    • 内河航道管理,航道障碍物扫测

    • 科研高校,研究教学

    • 考古调查,水下古城及沉船搜寻

    • 岛礁周边地形地貌扫测

    • 珊瑚礁、人工鱼礁、水下养殖等检测

    • 电站、大坝等水下水工结构检查
