侧扫声呐

Shark-S900P单频侧扫声呐

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载

    概述

    Shark-S900P侧扫声呐是一款小巧轻便、便携易用、超低功耗的高分辨率声呐,具备900Khz的Chirp调频信号处理技术,每侧75米量程,保证足够的覆盖宽度,沿航迹方向0.3°波束开角,保证高分辨率的成像。

    Shark-S900P由单条换能器阵和电子仓组成,可供无人船或水下无人潜器等平台嵌入使用,也可通过支架固定安装使用,多样化满足各种需求。换能器阵列结构可靠耐用,小巧轻便,水下耐压深度高达300米。系统超低功耗设计,可选9~18V直流宽电压供电。

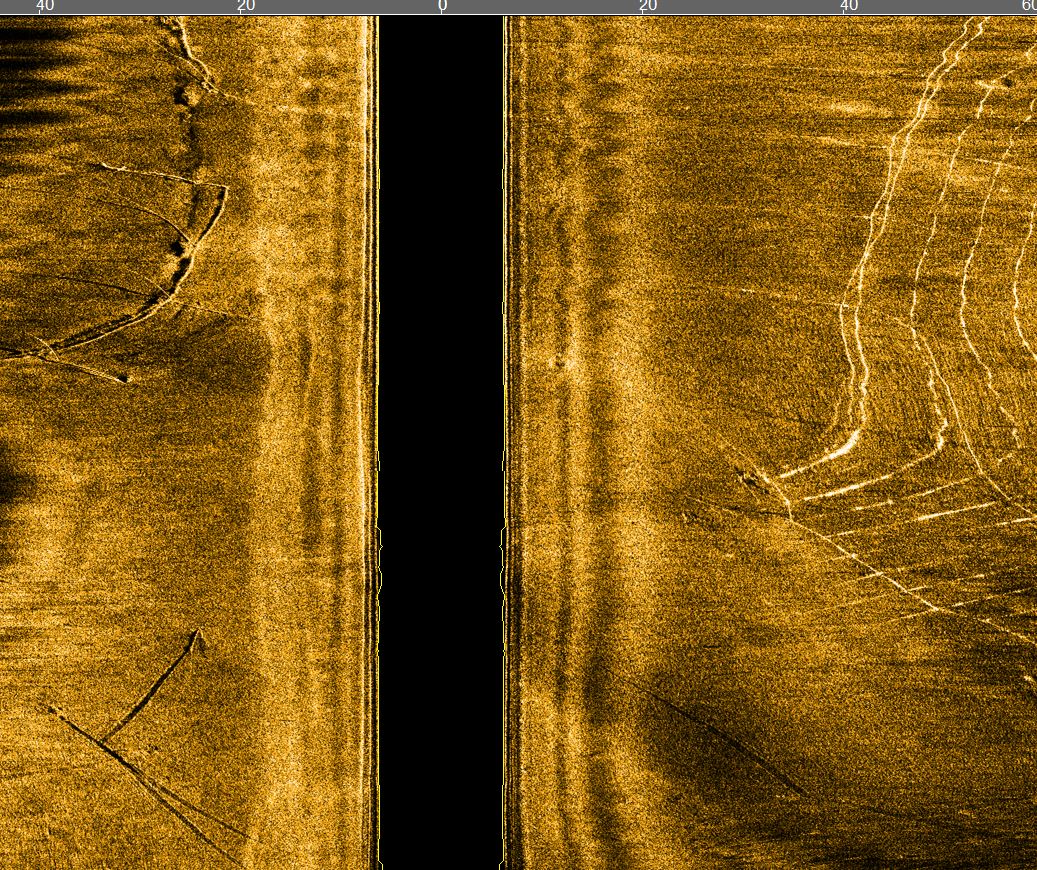

    自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。


    • 小巧、便携、易用,可靠性高

    • Chirp调频信号和CW连续脉冲信号可实时在线切换

    • 超低功耗设计,电瓶供电可长时间作业

    • OTech 自主多功能软件可定期免费升级更新

    声 呐 指 标

    Shark-S900P

    频率

    900kHz

    信号类型

    CW / LFM(线性调频)

    最大量程(每侧)

    75m

    波束宽度

    水平: 0.3°

    垂直:50°

    分辨率

    航迹分辨率:0.005h (量程米)

    垂直航迹分辨率:1.25cm

    最大工作深度

    300m

    分体版单个换能器尺寸/重量(空气中)

    285mm*55mm(长*宽)/1kg

    分体版非密封电子仓尺寸/重量(空气中)

    260mm*165mm(长*宽)/1.8kg

    分体版密封电子仓尺寸/重量(空气中)

    240mm*105mm(长*直径)/2.1kg

    功 耗

    DC9-18V,最大15W

    声呐软件OTech

    Windows系统,支持NMEA 0183定位导航格式数据输入;

    可同时输出OTSS、XTF两种格式数据

    换能器缆

    标配长度: 2.2米

    • 港口安全,水下目标扫测

    • 内河航道管理,航道障碍物扫测

    • 科研高校,研究教学

    • 考古调查,水下古城及沉船搜寻

    • 岛礁周边地形地貌扫测

    • 珊瑚礁、人工鱼礁、水下养殖等检测

    • 无人船、水下机器人等水下平台搭载扫测
